「VAIO Tap 21」を丸裸に、HDD・メモリ交換に役立つ分解方法を伝授！



久しぶりの分解ネタです。
今回分解したのは2013秋冬モデルの「VAIO Tap 21」です。
最近のVAIOは分解しにくいというか、ネジ穴がわからず裏も綺麗にデザインされています。
そしてソニーストアでは3年保証もあるし分解する必要もなかったのでスルーしてたんですが、

VAIOも2014春モデルでソニーの手から離れるので
僕が今、一番物欲の沸いている「Tap21」の構造を理解しつつ、
保証が切れた後のサポートも自分でできるのかどうかを分かっておくために分解してみました。
あと、お客様からの質問もあったので今回分解にチャレンジしています。

※追記　（本日9/1 AM9:00より最後の在庫復活！お早めに！）

→ アウトレットコーナーにて、VAIO Tap21が驚異の値下げで59,800円で買える！

 ※追記　（本日9/1 AM9:00より最後の在庫復活！お早めに！）
▼VAIO Tap21
・SVT2122SBJ1：59,800円＋税 → 詳細・ご購入はこちら

・21.5型フルHDにパワーアップした「VAIO Tap 21」 スペックレビュー！
・遅くなりましたが、「VAIO Tap 21」 開梱・外観レビュー！
・「VAIO Tap 21」を丸裸に、HDD・メモリ交換に役立つ分解方法を伝授！
・「VAIO Tap21」パワーアップ化計画！SSD換装＆メモリ増設だ！
・「VAIO Tap21」におすすめなソフト付のBD・DVD光学ドライブをご紹介！
・「VAIO Tap21」でSSD換装した後の余った500GBHDDの活用方法をご紹介！回復パーティションの削除など
・VAIO Tap21が毎日ぽろぽろ在庫復活で買えてます！たまにチェックしてみよう！
・ソニー製VAIO 「VAIO Tap21」をWindows10にアップグレード。アップデートレビューだ！
・「VAIO Tap21」をWindows10にして使ってみた対応状況など、いろいろまとめ。
・Windows10の「Hyper-V」で仮想環境「Windows7」を構築してみた！
・Windows10でAndroidエミュレーター「DuOS」を動かしてみた。
・VAIO Tap21の未使用「mSATA」スロットに、余ったSSDを増設してみた。



▼VAIO分解ブログ
(14.02.18) 今度は「VAIO Fit 15A」を分解。HDD・メモリ交換に役立つ分解方法を伝授。

機械いじりがあまり得意でない方はできればマネしないほうが良いと思うので
見て楽しんでくださいね。
それと分解による故障などは一切責任を持ちませんのであしからず。

それでは行ってみましょう！



まずは最初背面から攻めていきます。
でもどうみてもネジ穴が一つも見当たりません。
でも背面も綺麗に楽しめるのがVAIOのデザインの良い所でもあります。
分解しにくいじゃないかって思うんですが、
これはこれでこだわってて、だからソニーが大好きなんです（笑）
さて、どこにネジが隠されているかと言うと、



正解はココ。

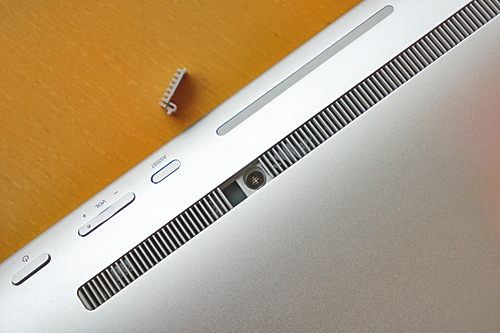

赤丸の部分の排気口でちょっと色の違うのが2か所ほどありますよね。
ここにネジが隠されています。



この色違いのプラスチックパーツを、マイナスドライバーを使って、コデ上げます。
左右とも同じ方向で空けるようになってます。



そうすると隠しネジが現れました。



同様にもう片方もコデ開けて、ネジを外します。

基本ネジはこの2箇所だけ。



今度は前からなんですが、ガラスパネルと黒いフレームの間、
ここをヘラでコデって出すのですが、細いヘラって基本持ってないですよね。

そこでちょっとしたコツなんですが、



先程外したネジ穴のところをプラスドライバーを適度な力を入れて押します。
ここで指の爪をガラスパネルと黒いフレームの間に入れて隙間を作ります。
ガラスパネル側と背面側はツメでひっかかっているので外れるとパキッって音が鳴りますが
壊れてる音ではないので安心してください。引っかかってるツメが外れた音です。



このようにガラスパネル側と背面側とに隙間ができるので、
ここから指の爪をいれて、ガラスパネル側を適度な力で全てのツメを外していきます。



全体にツメが外れ、これくらいの隙間が出来ればOK。



あとは慎重に上からはずして画面を下に下ろします。
液晶がテーブルに置く周りはしっかりゴミが無いようにしておいてください。



内部ケーブル類は下部に集中しているので、この辺も意識しておいてください。



あと、バッテリーが内蔵しているのでうっかり電源ボタンが当たってしまうと動いちゃうので
空けたらまず内部のPOWERスイッチをOFFにしてください。
ここをOFFにしておけば、通常の電源ボタンを押しても、
うっかり電源が入ることが無いので安心です。



これが初公開の内部写真です。
スピーカーってこんな風に付いてたんだ。



背面の格子状の部分は、全体が排気口だと思ってたら左右のこの部分は
スピーカーの音が出てたんですね。
たぶんこの辺から鳴ってるって感じで曖昧だったのが確信できました。



おっ！メモリもハードディスクも普通に取り換えれそうですね。

もし、保証が切れてもこの辺は店頭でなんとかサポートできそうです。
なのでみなさん、リカバリーディスクだけはしっかり作っておいてくださいね。



メモリーは8GB×1枚で、DDR3-1600(PC3L-12800)対応です。

▼4GB：DDR3-1600(PC3L-12800)
・Transcend ノートPC用 PC3L-12800(DDR3L-1600) 4GB 1.35V (低電圧) – 1.5V 両対応 204pin SO-DIMM (無期限保証) TS512MSK64W6H

▼8GB：DDR3-1600(PC3L-12800)
・Transcend ノートPC用 PC3L-12800(DDR3L-1600) 8GB 1.35V (低電圧) – 1.5V 両対応 204pin SO-DIMM (無期限保証) TS1GSK64W6H

▼8GB×2：DDR3-1600(PC3L-12800)
・Transcend ノートPC用 PC3L-12800(DDR3L-1600) 8GB×2 1.35V(低電圧) – 1.5V 両対応 204pin SO-DIMM kit (無期限保証) TS1600KWSH-16GK

低電圧のローボルト(1.35V)仕様なのでメモリ選択は間違えないように。

最近VAIOオーナーメードばかりで、
メモリー買う機会が無かったので調べもしなかったのですが、
8GBメモリーって意外に高いもんなんですね。
これなら安心の保証が付いたVAIOオーナーメードで16GBを選択したほうがよさそうです。



お次はストレージです。
TOSHIBA製の「MQ01ABF050H」 (SATAIII 6Gbps)、
2.5インチ”500GB＋8GBフラッシュメモリ”のハイブリッドHDDです。

こちらもVAIOオーナーメードにてSSDに交換が可能なんでおすすめです。

▼SSD：7mm厚、2.5インチ 250GB
・Samsung SSD850EVOベーシックキット 250GB 2.5インチ 3D V-NAND搭載 5年保証 MZ-75E250B/IT

▼SSD：7mm厚、2.5インチ 500GB
・Samsung SSD850EVOベーシックキット 500GB 2.5インチ 3D V-NAND搭載 5年保証 MZ-75E500B/IT

（追記）
▼SSD・HDD・ハイブリッドHDDのベンチマーク速度比較もしているのでご参考に。
(13.12.30) VAIOに搭載のストレージ(HDD・SSDなど)のベンチマーク徹底比較！(その１)



ただし、保証が切れた後の自分での換装も簡単そうなので、
「VAIO Tap 21」は、なかなかいい感じです。

せっかくなので他もいろいろ見ていきましょう。



内部USB端子です。
ここにはワイヤレスキーボード・マウス用のUSBレシーバーが挿っていました。
ってことは、
ここに好みのワイヤレスキーボード・マウスセットのレシーバーを挿せば使えるのかな？
僕はもちろん純正派なので考えたこともないが、
Logicool派やMicrosoft派には便利かもしれないですね。



お次は無線LAN。
Mini PCI-E WIFI Cardを採用した無線LANカードが見えます。

装着されてたのはIEEE802.11 a/b/g/n準拠の
・Intel Dual Band Wireless-N 7260 7260NGW AN

VAIOオーナーメード2014春モデルの「VAIO Tap 21」では
IEEE802.11 a/b/g/n/ac準拠のACにも対応したの無線LANの選択もできます。

ちょっと調べてみたけど、AC準拠対応の無線LANカードも発売されてるみたいなんですが、

・Intel Dual Band Wireless-AC 7260 867 Mbps+ Bluetooth 4.0 7260NGW

結構お値段が高いんですね。
これなら+2,000円でVAIOオーナーメードがお得に思えます。

2013春モデルを買われた方でも、ちょっと高いけど後から取り換えれそうでいいですね。



バッテリーです。
型番は「VGP-BPS34」で容量は3,650mA。
旧モデルのVAIO Fit 15と同様のバッテリーなんですね。

その気になれば交換用のバッテリーも売ってそうですね。
・純正 SONY VAIO Fit 15 Touch バッテリー 【VGP-BPS34】
この辺もキープしておけば長く使いたい時に安心ですね。

Fit15Aと同様のバッテリーでした。（訂正）
Amazonで表示してる型番は海外のFit15シリーズで
日本で言う旧モデルのFit15みたいです。
型番の見間違いで勘違いしてました。



CPUですね。
そういえばCore iシリーズが出てからCPUなんて替えることはないかな。
Pentium4のときは、いろいろ交換したりして楽しんでたけど、
最近のCPU自体あまり見たことはないですね。
省電力なんでどれくらい小さくなってるんでしょう？
すみません、シリコングリスも今店頭で切らしてるので外すのはやめときます。
この辺はそっとしておこう。



ヒンジも外してしまえば完全に大型タブレットとして使えます（笑）



とりあえず一通り確認できたんで、組み立てなおして動作確認。
無事に電源が入りました。

やっぱ「VAIO Tap 21」はいいですね。
特にこのサイズでバッテリー内蔵ってのが良いです。
デスクトップでもない、ノートパソコンでもない、テーブルトップPCという新ジャンルで登場した
「VAIO Tap 21」。
大画面タブレットとしても成り立って、
メモリ最大16GB、SSDやHDDなど2.5インチのSATAIIIに対応しているので
パソコンいじりが好きな方にはもってこいのVAIOだと思います。

マザーボード・液晶パネル以外の、
消耗品的な故障(メモリ・ストレージ・WiFiカード)に関しての
後々のサポートは自分でもなんとかなりそうなのと、
最後のSONYのVAIOで弄りがいのあるPCなので、僕も無くなる前に買っちゃおうかな。
IPS液晶のフルHDタッチパネルで結構名機だと思います。

みなさんもこのブログは参考程度に見ていただければいいかと思います。
分解は自己責任でね（笑）

以上、「VAIO Tap 21」の分解レビューでした。
